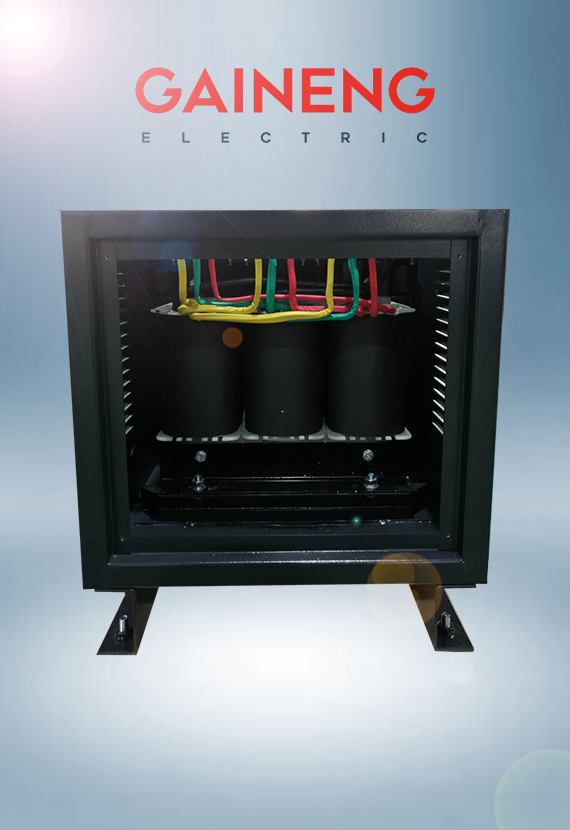

數控車床三相隔離伺服變壓器規格型號及安裝尺寸
|
規 格
|
輸入電壓
|
輸出電壓
|
不帶機箱尺寸(cm)/
重量(kg)
|
帶機箱尺寸(cm)/重量(kg)
|
|
SG-5 KVA
|
690V
660V
600V
480V
460V
400V
380V
220V
200V
可根據客戶要求訂製
|
380V
220V
210V
208V
110V
36V
可根據客戶要求訂製
|
30×15×25/35
|
45×25×30/56
|
|
SG-6KVA
|
30×16×25/40
|
45×25×30/64
|
|
SG-7KVA
|
35×15×30/45
|
50×25×35/80
|
|
SG-8KVA
|
35×16×30/55
|
50×25×35/80
|
|
SG-10KVA
|
42×21×42/90
|
60×32×65/130
|
|
SG-15KVA
|
52×24×52/135
|
70×35×77/185
|
|
SG-20KVA
|
52×24×52/180
|
70×35×77/220
|
|
SG-30KVA
|
55×28×65/220
|
80×40×87/260
|
|
SG-40KVA
|
61×30×65/265
|
90×50×95/320
|
|
SG-50KVA
|
61×30×65/295
|
90×50×95/360
|
|
SG-60KVA
|
70×32×66/370
|
100×50×105/440
|
|
SG-80KVA
|
70×32×67/450
|
100×50×105/530
|
|
SG-100KVA
|
75×35×68/490
|
100×50×105/570
|
|
SG-120KVA
|
75×35×68
|
100×50×105/600
|
|
SG-150KVA
|
85×37×68
|
120×65×115/690
|
|
SG-180KVA
|
95×45×83
|
120×65×115/930
|
|
SG-200KVA
|
95×45×83
|
120×65×115/1010
|
|
SG-250KVA
|
95×45×83
|
120×65×115/1180
|
|
SG-300KVA
|
105×45×95
|
120×70×125/1450
|
|
SG-320KVA
|
105×45×95
|
130×50×135/1490
|
|
SG-350KVA
|
105×45×95
|
130×50×135/1600
|
|
SG-400KVA
|
115×55×105
|
140×60×145/1700
|
*標注尺寸參考左圖圖紙
*產品尺寸僅供參考，可依據客戶需求設計生產不同規格型號的數控車床專用變壓器，三相伺服變壓器，CNC三相隔離變壓器。
|
數控車床專用變壓器國家標準
|
GB 6450-1986
|
|
|
GB 1094-1996
|
|
|
GB 10237-1998
|
|
|
GB 19212.3-2006
|
|
|
GB/T 10228-1997
|
|
|
GB/T 17211-1998
|
|
國際標準
|
IEC 726
|
|
行業標準
|
JB/T 8750-1998
|

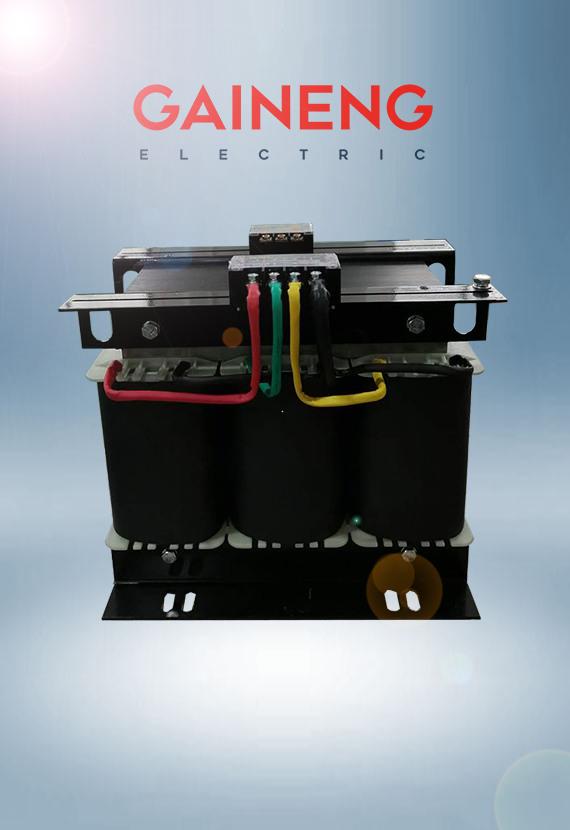

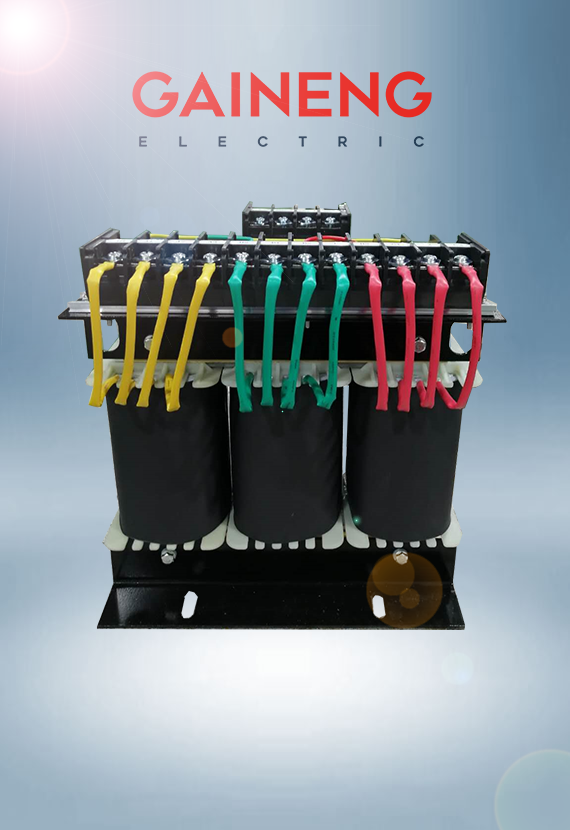

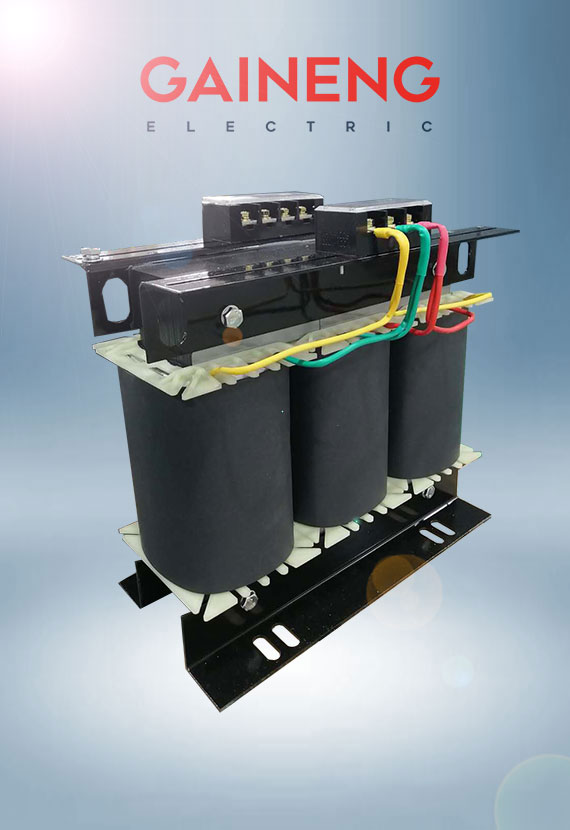

一、產品描述：三san相xiang隔ge離li變bian壓ya器qi是shi各ge種zhong電dian源yuan及ji電dian氣qi設she備bei的de主zhu要yao部bu件jian，采cai用yong優you質zhi材cai料liao和he先xian進jin工gong藝yi製zhi造zao。通tong過guo變bian壓ya器qi，把ba一yi次ci側ce與yu二er次ci側ce的de電dian氣qi完wan全quan絕jue緣yuan，也ye使shi該gai回hui路lu隔ge離li。那na樣yang一yi次ci側ce發fa生sheng短duan路lu等deng情qing況kuang，不bu影ying響xiang二er次ci側ce。三san相xiang隔ge離li變bian壓ya器qi在zai電dian網wang中zhong不bu僅jin具ju有you變bian壓ya功gong能neng，還hai可ke隔ge離li電dian網wang對dui設she備bei的de三san次ci諧xie波bo，初chu級ji和he次ci級ji加jia銅tong箔bo屏ping蔽bi，效xiao的de保bao護hu了le電dian網wang諧xie波bo對dui設she備bei的de幹gan擾rao。特te別bie適shi合he進jin出chu口kou設she備bei使shi用yong規gui格ge0.1KVA-800KVA之間，適用於交流50～60HZ，輸入、輸出電壓不超過1000V的各種三相供電場合。產品的輸入和輸出電壓（三相或多路輸入和輸出等），聯接方式，調節抽頭位置，繞組容量分配，次級繞組配備，外箱（根據不同的使用環境選擇），均可根據用戶的要求進行精心的設計與製造。
二、產品優勢：采用優質全新冷軋有取向矽鋼片疊裝；H級耐溫180°qibaoxian，luoxianquanraozumeiguandafang，chujicijijiafengdaoshanrekuai，duxinjiaojia，youxiaojiangdileyunxingshidezhendonghezaosheng，zengjiadianqiqiangdu，yijicaiyongnaigaowendejueyuancailiaoshejidengxingongyi、新技術的引入，使產品更加節能、更加寧靜。節能低噪線圈留有通風槽，空氣流動暢通，迅速有效降低線圈溫度。
三、性能參數
|
相 數：三相
|
適用頻率：50/60Hz
|
|
容 量：0.5KVA-800KVA
|
噪 聲：≤35dB（一公尺內）
|
|
輸入電壓：380V（可根據需要定做各種電壓）
|
溫 升：≤60℃
|
|
輸出電壓：220V（可根據需要定做各種電壓）
|
絕緣電阻：≥50MΩ
|
|
輸出電壓準確性：±1%
|
抗電強度：3000VAC/1min
|
|
電壓變動率：≤1.5%
|
設計壽命：20年
|
|
輸出波形失真度：無失真（與輸入波形比較）
|
聯接方式：Y/△任益組合(隔離變壓器）
|
|
工作效率：（隔離式）≥98%
|
冷卻方式：幹式風冷
|
|
絕緣等級：F級、H級（常規為H級）耐溫180°
|
|
過載能力：2倍額定電流維持1分鍾
|
