理論上，三相幹式變壓器的工作原理類似於三個單獨的單相變壓器，其共有支路，其中外支路的磁路比中心支路的磁路長。

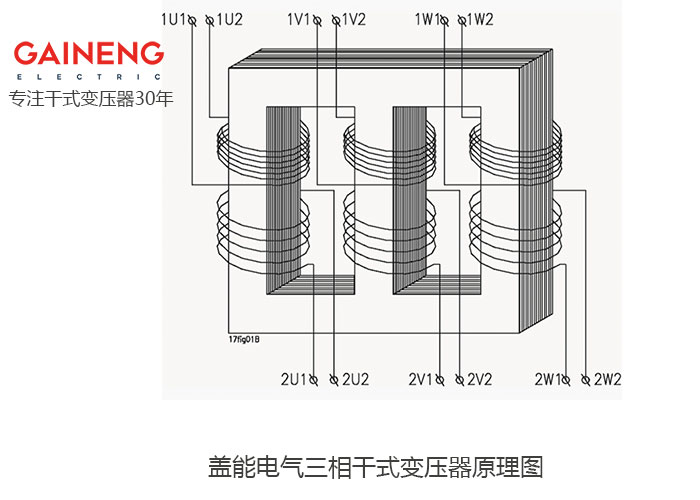

三相幹式變壓器原理圖
zaisanxiangganshibianyaqizhong，womenkeyitongguocongxingxinglianjiedaosanjiaoxinglianjielaigaibianbianhuan。zaihunhelianjiedeqingkuangxia，yiciceheercicedezhudianyazhibibudengyuzashuzhibi。bianhuanbidejisuanfangfashi，zaikongzaiqingkuangxia，zhuyicidianyaheercidianyazhibiyuzashuzhibiwuguan。
三相幹式變壓器連接方式：星形、三角形和鋸齒形連接
三相變壓器的繞組可以有多種連接方式：星形、三角形或鋸齒形連接。連接類型必須在變壓器的銘牌上指定。星形、三角形或鋸齒形連接用字母Y、D和Z表示最高電壓側，Y、D和Z表示最低電壓側。如果中性點連接到單獨的端子，則高壓側的代碼應為YN或ZN，低壓側的代碼應為YN或ZN。所有連接類型的共同點是，變壓器的相位端子在高壓側標記為1U、1V和1W，在低壓側標記為2U、2V和2W。任何代表繞組中性點的連接點標記為1N或2N。
讓我們討論三種最常見的幹式變壓器連接：
星形連接在星形連接的情況下，三個繞組在其端點連接在一起。連接點代表繞組的中性點。高壓側用Y表示星形連接，低壓側用Y表示星形連接。主要用途：此連接類型用於低電壓和高電壓以及低電流。
星形連接
在這種情況下，繞組的兩端如圖所示連接在一起。我們可以看到兩端連在一起。三角形連接用D或D表示。主要用途：此連接方式主要用於高額定電流和低電壓。
三角形連接
每相由不等邊的兩個相等的繞組組成。因此，每個支路上有兩個相位的一部分，每個支路上的一個繞組在端點處連接在一起。Z或Z表示之字形連接。這種連接類型需要比星形或三角形連接多15.5%的繞組，從而產生更大和更昂貴的變壓器。主要用途：主要用於相間及中性點可能出現負荷不平衡的場合。
三角形連接
矢量組
三相變壓器中所有繞組的連接由矢量群符號表示。此符號通過數字索引（例如Dny11）表示繞組連接及其相對相位位移。矢量組的數值指標來自於當高壓繞組（1U）的相電壓手在12點鍾時相電壓手（2U）所處的時鍾小時圖。係統相序應為1U、IV、1W或R、s和T。以下是最常見的三相連接：Dd0、Dyn5、Dyn11、Yyn0、Yd1、Yd11、Dz0、Yz1和Yz11。

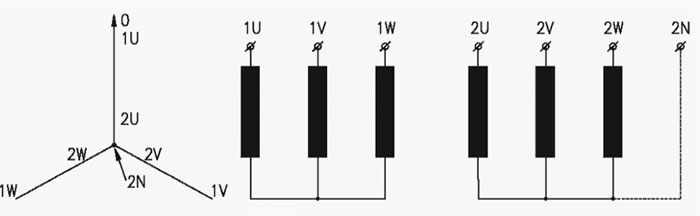

Dd0矢量組

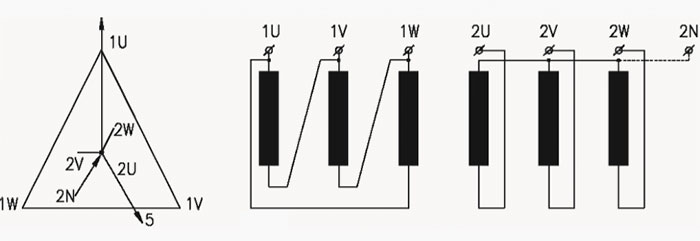

Dyn5矢量組

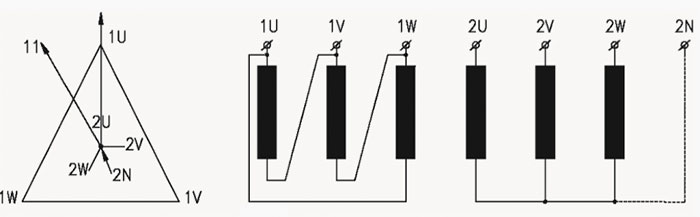

Dyn11矢量組
Yyn0矢量組

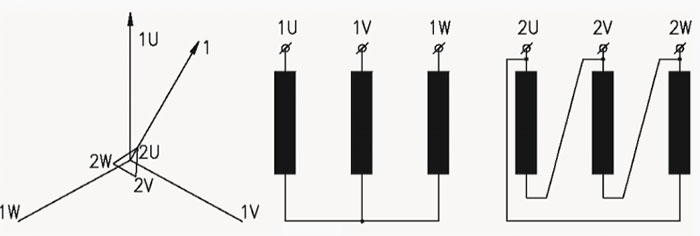

Yd1矢量組

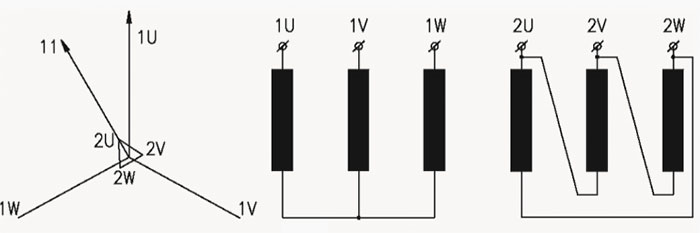

Yd11矢量組

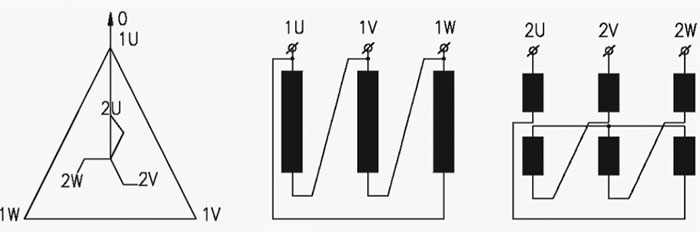

Dz0矢量組

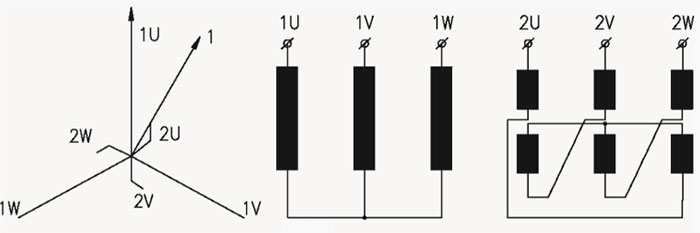

Yz1矢量組

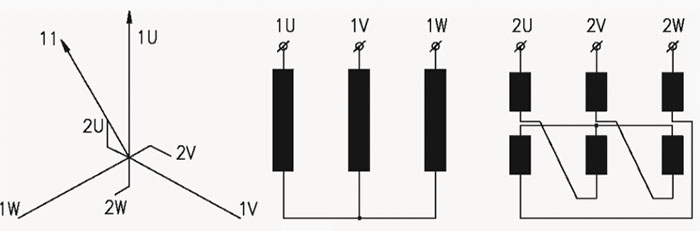

Yz11矢量組
總結
綜(zong)上(shang)所(suo)述(shu)，三(san)相(xiang)幹(gan)式(shi)變(bian)壓(ya)器(qi)的(de)設(she)計(ji)要(yao)求(qiu)要(yao)根(gen)據(ju)客(ke)戶(hu)的(de)具(ju)體(ti)需(xu)求(qiu)來(lai)采(cai)取(qu)不(bu)同(tong)的(de)設(she)計(ji)生(sheng)產(chan)工(gong)藝(yi)。所(suo)以(yi)如(ru)果(guo)您(nin)需(xu)要(yao)三(san)相(xiang)幹(gan)式(shi)變(bian)壓(ya)器(qi)或(huo)者(zhe)想(xiang)更(geng)換(huan)舊(jiu)幹(gan)式(shi)變(bian)壓(ya)器(qi)時(shi)，請(qing)隨(sui)時(shi)谘(zi)詢(xun)上(shang)海(hai)蓋(gai)能(neng)電(dian)氣(qi)變(bian)壓(ya)器(qi)製(zhi)造(zao)商(shang)關(guan)於(yu)幹(gan)式(shi)變(bian)壓(ya)器(qi)變(bian)壓(ya)器(qi)產(chan)品(pin)。本(ben)公(gong)司(si)根(gen)據(ju)客(ke)戶(hu)的(de)需(xu)求(qiu)，經(jing)營(ying)多(duo)種(zhong)規(gui)格(ge)、容量或功能的幹式變壓器。歡飲全國來電谘詢：
