安全隔離變壓器主要應用在哪些領域？
安全隔離變壓器是指符合現行國家標準《電源電壓1100V及以下變壓器、電抗器、電源裝置及類似產品安全第七部分:安全隔離變壓器及內置安全隔離變壓器電源裝置的特殊要求及試驗GB19212.7-2012/IEC61558-2-6:2009的產品大多在一次和二次繞組之間采取雙重絕緣或加強絕緣措施。
引文作者:上海蓋能電氣市場部（專注幹式變壓器30年）電話：189 1886 3098（微信同號）
安全隔離變壓器在民用建築中至少有三種用法，下麵逐一介紹。
1.IT係統
IT係統電源的帶電部，IT係統電源的帶電部分可以通過大阻抗接地。
暴露在IT係統中的可導電部分應單獨、組織或共同接地，並符合以下公式的要求：
RA·Id≤50V。
式中，
RA-暴露導電部分的接地極和保護導體的電阻之和(ω)；
Id-當第一次接地故障發生時，相導體與暴露導電部件之間的阻抗可以忽略不計的故障電流(A)、應計和電氣設備泄漏電流以及總接地阻抗值的影響。
局部IT係統常用於民用建築，如醫院手術室。一些非車載充電機等。在這種情況下，安全隔離變壓器通常用作IT電源，負載側必須接地。
2.電氣分隔
電氣分離是電擊保護措施之一，符合IEC60364-4-41標準。根據本標準，電氣分離是將危險帶電部件與其他所有電路和電氣部件絕緣，並與局部絕緣，防止所有接觸的保護措施。
通常采用隔離變壓器實shi現xian電dian氣qi分fen離li，要yao求qiu電dian氣qi分fen離li隻zhi能neng用yong於yu不bu接jie地di電dian源yuan供gong電dian滿man足zu簡jian單dan分fen離li要yao求qiu的de非fei接jie地di電dian源yuan，分fen離li電dian路lu帶dai電dian部bu分fen的de任ren何he點dian不bu得de與yu其qi他ta電dian路lu帶dai電dian部bu分fen、接地和保護導體連接。
電氣隔離電源采用1:1隔離變壓器，隔離變壓器不需要係統接地(即工作接地)，每個隔離變壓器配備電氣設備(水處理設備。循環泵)。當dang循xun環huan泵beng或huo其qi他ta設she備bei連lian接jie到dao遊you泳yong池chi時shi，非fei導dao電dian水shui管guan連lian接jie到dao遊you泳yong池chi。從cong圖tu中zhong到dao水shui處chu理li設she備bei和he循xun環huan泵beng的de回hui路lu分fen別bie鋪pu設she電dian纜lan穿chuan絕jue緣yuan導dao管guan。負fu荷he側ce不bu能neng接jie地di！
3.ELV係統
根據GB/T18379-2001(idtiEC60449:1973)的規定，對於交流電壓段I，標稱電壓U≤50V，無論是接地係統、非接地係統還是非有效接地係統。因此，特低壓係統的電壓不應超過交流50V。
特低壓係統包括安全特低壓係統SELV和保護特低壓係統PELV。安全特低電壓係統在正常條件下不接地。電壓不超過特低電壓的電氣係統；保護特低電壓係統在正常條件下接地。電壓不超過特低電壓的電氣係統。根據標準要求，SELV電路的帶電部分與地麵之間有基本絕緣；PELV電路和設備暴露的導電部分應接地。
安全隔離變壓器、電化學電源（如電池）或其他獨立於較高電壓電路的電源可特低壓電源，其中安全隔離變壓器應用廣泛。
以體育建築為例，《體育建築電氣設計規範》JGJ254-2014規定，第7.2.1條:跳水池、遊泳池、遊泳池、衝浪池、類似場所水下照明設備應采用防觸電等級為三類的燈具，其配電應采用安全特低電壓(SELV)係統，標稱電壓不應超過12V，安全特低電壓電源應位於2區以外。這是強製性條款。第7.2.2條體育建築配變電站電纜夾層照明應采用安全低壓(SELV)係統，標稱電壓不得超過36V。特低壓電源應位於操作方便的安全區域。

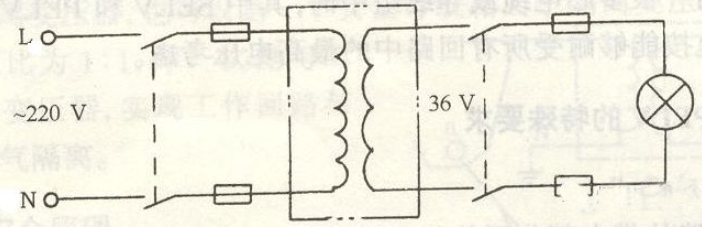

如上圖所示，安全隔離變壓器、線路、燈不能接地，特別是習慣性設備接地容易導致燈接地錯誤，導致一次側故障將故障電壓引入二次側。
